功能特點：
♦高精度電感傳感器，400μm大垂直量程；
♦主機與驅動器分體式設計，適用范圍更寬；
♦兼容ISO1997、ANSI、JIS2001標準；
♦TFT液晶彩色觸摸屏，可顯示全部參數及畫質細膩的圖形；
♦可計算和顯示ISO的R族及輪廓度P族全族參數；
♦可存儲10組數據，可打印全部參數及輪廓圖形。
標準配置：
主機、傳感器、驅動器、充電器、樣塊。
可選附件：
通訊軟件、其它傳感器、測量平臺。
產品概述：

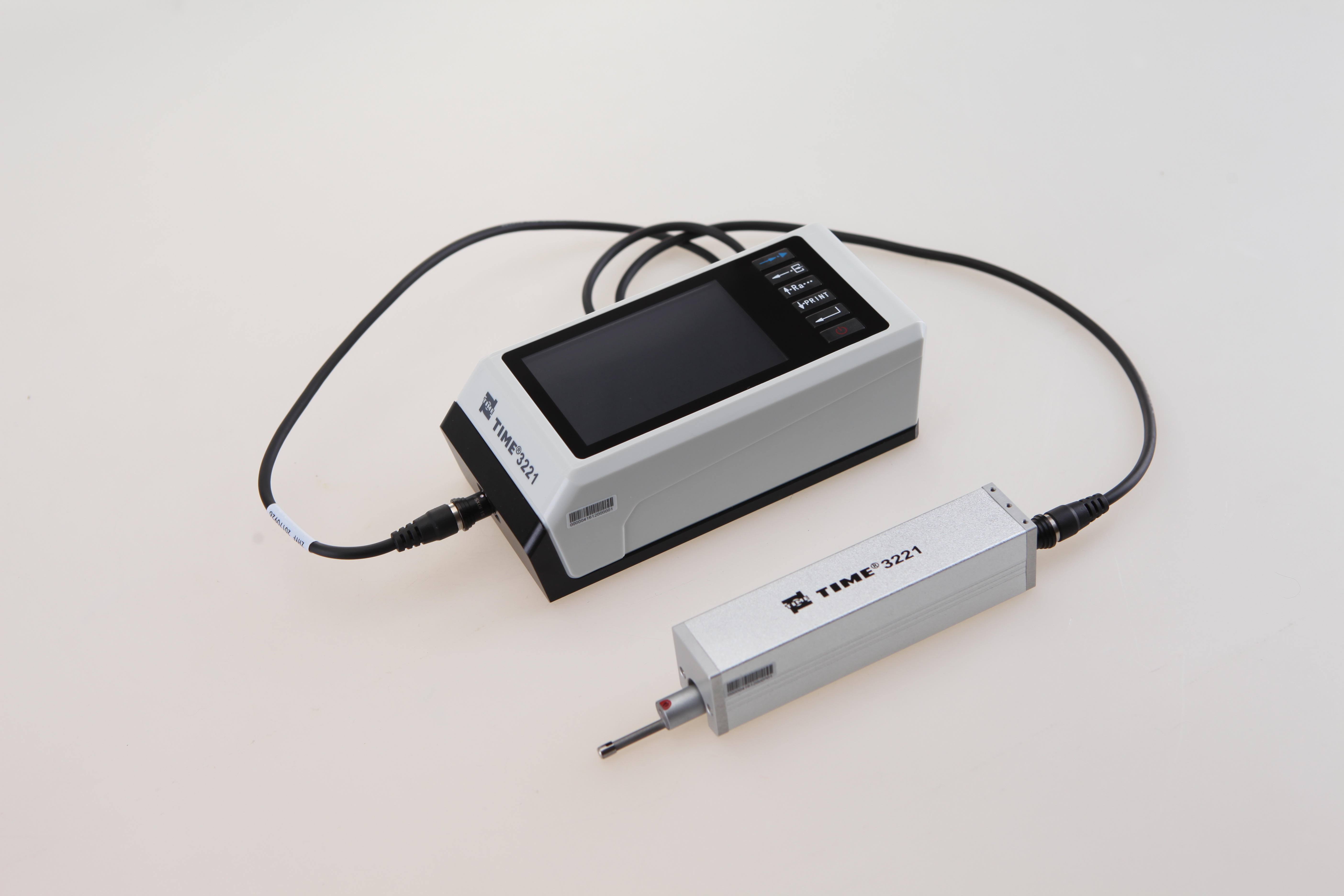

TIME®3221高性能粗糙度儀, 采用點陣彩色液晶觸摸屏，操控和顯示更方便，分辨率達到320×480，可細膩顯示全段粗糙度曲線。采用主機和驅動器分體式設計，垂直量程400μm，量程增大，有利于凹凸表面的測量。滿量程檔位時，系統分辨力為8納米�？勺远x輪廓截面起始位置C，滿足絎磨粗糙度測量要求。粗糙度曲線測量更逼真，各參數的計算更準確。數字調制與解調，提高儀器測量精度與抗干擾性能。觸針位置可顯示，平均值、峰谷值、峰間距三種校準方式可調；全參數均可設置上下限報警；一次測量，可計算和顯示ISOR族全族參數以及輪廓度P族全族參數。隨機可存儲10組數據。內置標準RS232接口、USB接口。標準的RS232串行接口和USB接口，連接時代TA230打印機，可打印參數、輪廓圖形、支承率曲線、幅度分布曲線。強大的PC上位機軟件處理功能（可選），可實現更深入的試驗結果分析及試驗報告處理。
產品用途：
TIME®3221高性能粗糙度儀, 設計體積小巧，方便攜帶，適用于現場測量各種機加工表面的粗糙度測量。將傳感器垂直量程提高到400μm，對于一定弧面等凹凸起伏較大的工件有更大的適用性。采用主機和驅動器分體式設計，小巧的驅動器更加靈活，可通過與高度尺、各類支架、測量平臺等連接，實現眾多外形復雜工件的表面測量，甚至一定弧面、一定傾角、各類內腔壁、齒面、溝槽等。通過選配各種傳感器，更能解決多種小孔徑、小直徑、曲面、溝槽、深槽等現場應用難題。
功能特點：
♦傳感器與主機分體結構，有利于傳感器與被測面的穩定接觸；
♦點陣液晶觸摸屏，分辨率320mm×480mm，可細膩顯示全段粗糙度曲線；
♦垂直量程50μm、400μm兩檔可調；垂直量程400um，量程增大，有利于凹凸表面的測量；
♦滿量程檔位時，系統分辨力為8納米；粗糙度曲線測量更逼真，各參數的計算更準確；
♦數字調制與解調，提高儀器測量精度與抗干擾性能；
♦觸針位置顯示；
♦平均值、峰谷值、峰間距三種校準方式可調；
♦全參數均可設置上下限報警；
♦可自定義輪廓截面起始位置C，滿足絎磨粗糙度測量要求；
♦一次測量，可計算和顯示ISOR族全族參數以及輪廓度P族全族參數；
♦強大的PC上位機軟件處理功能（可選）
♦隨機可存儲10組數據。
♦內置標準RS232接口、USB接口；
♦標準的RS232串行接口和USB接口，連接時代TA230打印機，可打印參數、輪廓圖形、支承率曲線、幅度分布曲線。
技術參數：
|
技術參數
|
Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr（C）、
Rtp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、
Rk、Rpk、Rvk、Mr1、Mr2、A1、A2
Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr（c）、Pmr、
Pz1max、PzJIS、Pδc、P△q
|
|
傳感器
|
測量原理
|
電感式
|
|
測量范圍
|
400μm
|
|
針尖半徑
|
5μm
|
|
針尖材料
|
金剛石
|
|
觸針測力
|
4mN
|
|
觸針角度
|
90°
|
|
導頭縱向半徑
|
45mm
|
|
最大驅動行程
|
19mm
|
|
量程和分辨力
|
量程
|
分辨力
|
|
±25μm
|
0.001μm
|
|
±200μm
|
0.008μm
|
|
濾波方式
|
GAUSS、2RC、ISO13565
|
|
取樣長度
|
0.25mm、0.8mm、2.5mm、自動
|
|
評定長度
|
1L～5L（可選，L為取樣長度）
|
|
示值誤差
|
±10%
|
|
示值重復性
|
≤6%
|
|
工作環境
|
溫度：0oC～40oC
相對濕度：＜90%RH
|
|
外型尺寸及重量
|
主機：155.4mm×75mm×53mm，約580g；
驅動器：120.5mm×25.5mm×28.5mm，約165g
|
|
電源
|
內置電池：鋰離子充電電池；
電源適配器：輸入：100V240VAC，50/60Hz；
輸出：9V，3A。
|
|
