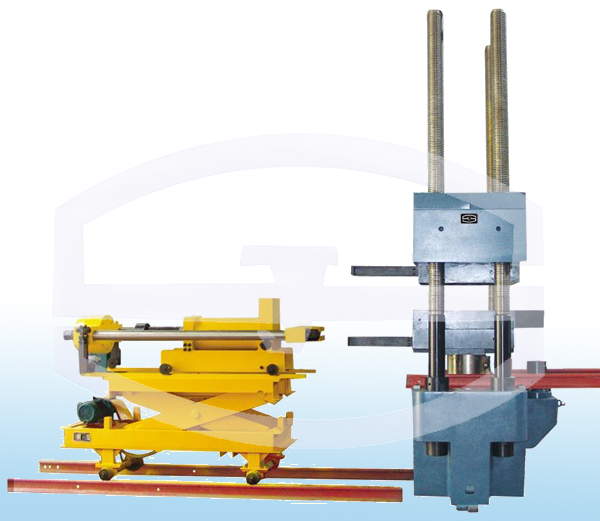

濟南試金YAW-5000J微機控制電液伺服壓剪試驗機主要用于檢驗公路橋梁橡膠支座成品力學性能試驗，也用于混凝土試件、混凝土結構件、金屬材料及金屬結構件的抗壓強度試驗，較好地滿足GB/T2611-1992《試驗機通用技術要求》、JT/T4-2004《公路橋梁板式橡膠支座》相關要求，廣泛用于冶金、建材、大專院校、科研等領域。
一、濟南試金試驗機主要技術參數
（1）垂向加載系統
1.最大試驗力：5000 kN
2.試驗力測量范圍：0.4%～100%
3.試驗力準確度：±1%
4.測力方式：高精度負荷傳感器測力
5.活塞行程: 150mm
6.濟南試金試驗機變形測量分辨力：0.01mm(垂向)；0.001mm(徑向)
7.變形測量：垂向用四只數顯百分表來測量，
徑向用四只數顯千分表來測量（做盆式橡膠試驗時）
8.變形測量范圍：0～50mm（垂向）、0～10mm（徑向）
9.試驗調整空間： 0～800mm
10.上下壓板尺寸： 700×800
11.立柱間距： 900×510
12.控制及顯示方式： 微機伺服控制，計算機屏幕顯示
13.主機升降電機功率：3 kW
14.油泵電機總功率：9.7kW
15.整機功率：12.7kW
16.主機外形尺寸：1255×1220 ×3200
17.電控柜外形尺寸：1100×700×930
18.濟南試金試驗機整機總質量：14000
（2）橫向加載系統：
1.最大試驗力：1000 kN
2.試驗力測量范圍：1%～100%
3.試驗力準確度：±1%
4.活塞行程：200 mm
5.濟南試金試驗機位移變形測量精度：±1%
6.位移及變形測量：拉線式光電編碼器
7.變形測量范圍：0～200mm
8.變形測量分辨力：0.01mm
9.測力方式：高精度負荷傳感器測力
（3）轉角試驗裝置：
1.最大轉角頂出力：300 kN
2.試驗力測量范圍：4%～100%
3.濟南試金試驗力準確度：±1%
4.測力方式：高精度負荷傳感器測力
5.變形測量：四只數顯千分表測量試樣的翻轉變形
6.變形測量范圍：0～10 mm
7.變形測量分辨力：0.001 mm
8.活塞行程：0～150 mm
9.位移測量范圍：0～150 mm
產品具體參數請咨詢：時代試金 翟勝 13851491314
